ตู้โหลดเซ็นเตอร์ (Load Center) คืออะไร สำคัญต่อระบบไฟฟ้าอย่างไร

ตู้โหลดเซ็นเตอร์ (Load Center) เป็นองค์ประกอบหลักในระบบไฟฟ้าของอาคารที่มีบทบาทสำคัญในการกระจายและควบคุมกระแสไฟฟ้าไปยังส่วนต่างๆ ของอาคารหรือโรงงานอุตสาหกรรม การทำความเข้าใจถึงการทำงานและการจัดการ Load Center อย่างมีประสิทธิภาพจึงเป็นสิ่งจำเป็น บทความนี้จะพาคุณไปสำรวจโครงสร้างการทำงาน บทบาท และความสำคัญของ Load Center รวมถึงการเปรียบเทียบกับตู้คอนซูมเมอร์ยูนิต การออกแบบ การติดตั้ง การบำรุงรักษา และการเลือก Load Center ที่เหมาะสม

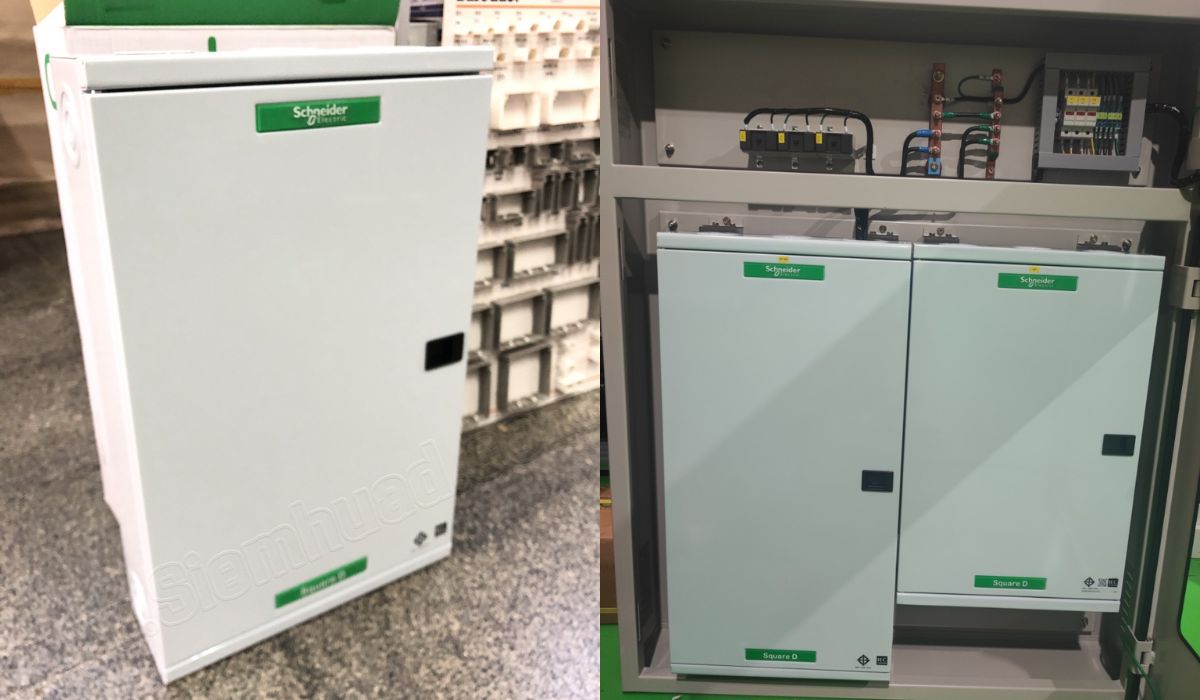

ตู้โหลดเซ็นเตอร์ (Load Center) คืออะไร

ตู้โหลดเซ็นเตอร์ (Load Center) หรือ ตู้ไฟ เป็นแผงควบคุมกลางที่ใช้สำหรับกระจายกระแสไฟฟ้าไปยังวงจรย่อยต่างๆ ในอาคารหรือโรงงาน โดยปกติแล้วตู้ไฟจะมีเบรกเกอร์หลักที่ควบคุมและป้องกันการโอเวอร์โหลด และการลัดวงจรในระบบไฟฟ้า การใช้งานตู้ไฟมีความสำคัญอย่างยิ่งในการรักษาความปลอดภัย และความเสถียรของระบบไฟฟ้าภายในอาคาร

หลักการทำงานของ ตู้ Load Center

ตู้ Load Center ทำหน้าที่หลักในการกระจายกระแสไฟฟ้าจากแหล่งจ่ายไฟหลักไปยังวงจรย่อยต่างๆ ในอาคารหรือโรงงาน โดยมีหลักการทำงานหลักดังนี้:

1. รับกระแสไฟฟ้า: ตู้โหลดจะรับกระแสไฟฟ้าจากแหล่งจ่ายไฟหลักของอาคาร ซึ่งอาจเป็นจากการจ่ายไฟของการไฟฟ้า หรือจากเครื่องกำเนิดไฟฟ้าสำรองในกรณีของไฟฟ้าดับหรือฉุกเฉิน

2. กระจายไฟฟ้า: ภายในตู้ไฟจะมีเบรกเกอร์หลัก (main breaker) ที่ควบคุมการกระจายไฟฟ้าไปยังเบรกเกอร์ย่อยหลายๆ ตัว เบรกเกอร์ย่อยแต่ละตัวนั้นจะควบคุมไปยังวงจรต่างๆ ภายในอาคาร ตัวอย่างเช่น วงจรไฟฟ้าสำหรับแสงสว่าง วงจรปลั๊กไฟ หรือวงจรสำหรับเครื่องใช้ไฟฟ้าขนาดใหญ่

3. ป้องกันและให้ความปลอดภัย: เบรกเกอร์หลัก และเบรกเกอร์ย่อยมีหน้าที่ป้องกันการโอเวอร์โหลดและการลัดวงจร เมื่อกระแสไฟฟ้าในวงจรใดวงจรหนึ่งเกินกว่าที่ระบบกำหนดไว้ เบรกเกอร์จะทำการตัดกระแสไฟฟ้าออกอัตโนมัติเพื่อป้องกันความเสียหายและป้องกันความเสี่ยงจากเหตุการณ์ไฟไหม

ตู้โหลดเซ็นเตอร์และตู้คอนซูมเมอร์ยูนิต ต่างกันอย่างไร?

แม้ว่าตู้โหลดเซ็นเตอร์และตู้คอนซูมเมอร์ยูนิตมีหน้าที่ในการกระจายไฟฟ้าเหมือนกัน แต่ตู้คอนซูมเมอร์ยูนิต เป็นตู้ไฟสำหรับไฟฟ้า 1 เฟส ใช้สำหรับรวบรวมอุปกรณ์ควบคุมระบบไฟฟ้าในอาคารหรือพื้นที่ขนาดเล็กเช่นในห้องพักและในบ้าน ขนาดที่นิยมใช้ทั่วไปจะมีจำนวนเบรกเกอร์ย่อยหรือวงจรย่อยตั้งแต่ 4-18 วงจร มีทั้งแบบบัสบาร์เดี่ยวและแบบบัสบาร์แยก ตู้โหลดเซ็นเตอร์  เป็นตู้ไฟสำหรับไฟฟ้า 3 เฟส เหมาะสำหรับติดตั้งเพื่อควบคุมระบบไฟฟ้าในอาคารขนาดกลางจนถึงขนาดใหญ่ หรือโรงงานอุตสาหกรรม ส่วนใหญ่ใช้กับไฟ 3 เฟส 4 สาย แบ่งออกเป็น 2 ชนิด คือ ตู้โหลดเซ็นเตอร์ ชนิด Main Circuit breaker และ ตู้โหลดเซ็นเตอร์ ชนิด Main Lugs

บทบาทและความสำคัญในระบบไฟฟ้า

Load Center มีบทบาทสำคัญในระบบไฟฟ้าทั้งในอาคารที่อยู่อาศัย และอาคารพาณิชย์ รวมถึงในโรงงานอุตสาหกรรม. ด้วยการทำหน้าที่เป็นจุดกลางในการกระจายกระแสไฟฟ้าไปยังจุดต่างๆ ตู้ Load Center มีความสำคัญในด้านต่างๆ ดังนี้:

1. การกระจายพลังงาน: Load Center เป็นจุดกลางในการรับพลังงานจากแหล่งจ่ายหลัก และกระจายไปยังวงจรย่อยต่างๆ ในอาคาร การกระจายนี้ช่วยให้พลังงานไฟฟ้าถูกจ่ายไปยังพื้นที่ที่ต้องการอย่างมีประสิทธิภาพและปลอดภัย

2. ป้องกันระบบไฟฟ้า: Load Center มีเบรกเกอร์หลักและเบรกเกอร์ย่อยที่ช่วยป้องกันกระแสไฟฟ้าเกินกำลังที่อาจเกิดขึ้นจากการโอเวอร์โหลดหรือการลัดวงจร ฟังก์ชันนี้ช่วยลดความเสี่ยงของการเกิดไฟฟ้าลัดวงจรและไฟไหม้ที่อาจนำไปสู่ความเสียหายของทรัพย์สินและอันตรายต่อชีวิต

3. การจัดการและตรวจสอบ: Load Center ทำให้ง่ายต่อการตรวจสอบ และควบคุมการใช้พลังงานในอาคาร ผู้ดูแลสามารถตรวจสอบการใช้พลังงาน ตรวจพบปัญหา และทำการบำรุงรักษาได้ง่ายขึ้น

การออกแบบและการติดตั้ง Load Center อย่างมีประสิทธิภาพ

การออกแบบและการติดตั้งตู้ Load Center ควรทำโดยวิศวกร และผู้เชี่ยวชาญที่มีความรู้เฉพาะทางเพื่อให้แน่ใจว่าทุกองค์ประกอบทำงานได้ตามมาตรฐาน และรองรับความต้องการของอาคารนั้นๆ

การบำรุงรักษาและการจัดการเพื่อความปลอดภัยของ Load Center

การบำรุงรักษาที่เหมาะสม และการตรวจสอบ Load Center เป็นประจำจะช่วยลดความเสี่ยงของการเกิดปัญหาทางไฟฟ้า และยืดอายุการใช้งานของระบบไฟฟ้า

การเลือกใช้ Load Center ที่เหมาะสมสำหรับอาคารและอุตสาหกรรม

การเลือกตู้โหลดเซ็นเตอร์ที่เหมาะสมสำหรับอาคารหรือสถานที่อุตสาหกรรมนั้นเป็นสิ่งสำคัญในการทำงานอย่างมีประสิทธิภาพและปลอดภัย ต่อไปนี้คือปัจจัยสำคัญที่ต้องพิจารณาในการเลือกตู้โหลดเซ็นเตอร์:

1. ขนาดและความต้องการพลังงานของอาคาร: การเลือก Load Center ควรพิจารณาจากขนาด และความต้องการพลังงานของอาคารหรือสถานที่ ต้องประเมินจำนวนวงจรที่จำเป็น และความต้องการโหลดสูงสุดของแต่ละวงจร เพื่อเลือก Load Center ที่สามารถรองรับกระแสไฟฟ้าและจำนวนเบรกเกอร์ที่เพียงพอ

2. ประเภทของอาคารหรืออุตสาหกรรม: อาคารที่อยู่อาศัย, อาคารพาณิชย์, และโรงงานอุตสาหกรรมมีความต้องการเฉพาะที่แตกต่างกัน Load Center ที่ใช้ในโรงงานอุตสาหกรรมอาจต้องทนทานต่อสภาพแวดล้อมที่รุนแรง และมีความสามารถในการจัดการโหลดไฟฟ้าที่สูงกว่า

3. การป้องกันและความปลอดภัย: ตู้ Load Center ที่มีการออกแบบมาเพื่อการป้องกันการโอเวอร์โหลด และการลัดวงจรเป็นสิ่งสำคัญ ควรเลือกตู้ที่มีมาตรฐานความปลอดภัยสูงและเทคโนโลยีการตัดไฟที่ทันสมัย

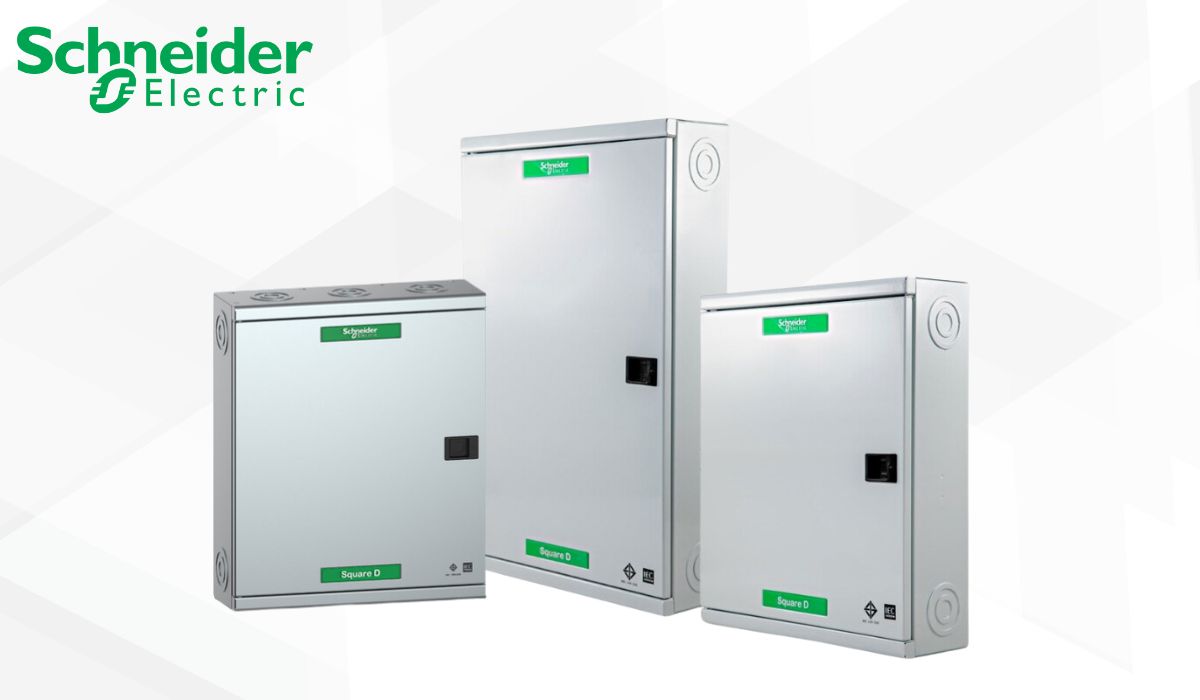

ตู้โหลดเซ็นเตอร์ จาก ชไนเดอร์ อิเล็คทริค ผู้เชี่ยวชาญระดับโลกด้านการบริหารจัดการพลังงาน

ชไนเดอร์ อิเล็คทริค (Schneider Electric) เป็นหนึ่งในผู้นำระดับโลกในด้านการบริหารจัดการพลังงานและอัตโนมัติ ด้วยประสบการณ์ที่ยาวนานและนวัตกรรมอย่างต่อเนื่อง ชไนเดอร์ อิเล็คทริคได้พัฒนาตู้ไฟที่ไม่เพียงแต่มีประสิทธิภาพสูงแต่ยังมีความปลอดภัยและเชื่อถือได้สูงสุดสำหรับทุกประเภทของอาคารและอุตสาหกรรม ตู้โหลดเซ็นเตอร์สแควร์ดี Square D จาก ชไนเดอร์ อิเล็คทริค ตู้ไฟสำหรับไฟฟ้า 3 เฟส รองรับวงจรย่อยตั้งแต่ 12 ถึง 48 ช่อง มีระบบบัสบาร์ช่วยลดการเดินสายไฟภายในตู้ รองรับกระแสลัดวงจรสูงสุดถึง 25kA ได้มาตรฐาน IEC 60439, BS5486 มอก ติดตั้งได้ง่าย รวดเร็ว หากคุณกำลังมองหาตู้ไฟหรือตู้โหลดเซ็นเตอร์ 3 เฟส ติดต่อ Schneider Electric ได้ทันที มีพนักงานคอยให้คำแนะนำเกี่ยวกับผลิตภัณฑ์ทุกผลิตภัณฑ์
