Magnetic Contactor กับ Control Relay ต่างกันอย่างไร?



การเลือกใช้อุปกรณ์ไฟฟ้าอย่างถูกต้องในระบบควบคุมไฟฟ้าเป็นสิ่งสำคัญที่ช่วยให้การทำงานมีประสิทธิภาพและปลอดภัย บทความนี้จะพาคุณไปทำความรู้จักกับ Magnetic Contactor และ Control Relay อุปกรณ์ไฟฟ้าที่มีบทบาทสำคัญในวงจรควบคุมไฟฟ้า พร้อมทั้งเปรียบเทียบความแตกต่างเพื่อช่วยให้คุณเลือกใช้งานได้อย่างเหมาะสม

Magnetic Contactor คืออะไร?

Magnetic Contactor เป็นอุปกรณ์สวิตช์ไฟฟ้าที่ทำหน้าที่ควบคุมการเปิด-ปิดของวงจรไฟฟ้า ด้วยการใช้สนามแม่เหล็กไฟฟ้า โดยส่วนประกอบหลักของ Magnetic Contactor ได้แก่ คอยล์แม่เหล็กไฟฟ้า หน้าสัมผัสไฟฟ้า และโครงสร้างตัวเครื่อง

หน้าที่หลักของ Magnetic Contactor

  • เปิด-ปิดวงจรไฟฟ้าในระบบควบคุมแรงดันสูงและแรงดันต่ำ

  • ใช้ในงานควบคุมมอเตอร์ไฟฟ้าและเครื่องจักรอุตสาหกรรม

  • ทำงานอัตโนมัติเมื่อได้รับแรงดันไฟฟ้าเข้าสู่คอยล์แม่เหล็ก

ข้อดีของ Magnetic Contactor

  • รองรับกระแสไฟฟ้าสูงได้ดี

  • มีความทนทานสูงและใช้งานได้หลากหลาย

Control Relay คืออะไร?

Control Relay เป็นอุปกรณ์สวิตช์ไฟฟ้าที่ใช้สำหรับควบคุมและสั่งการในวงจรไฟฟ้าขนาดเล็ก โดยอาศัยแรงดันไฟฟ้าที่ต่ำกว่าเมื่อเทียบกับ Magnetic Contactor

หน้าที่หลักของ Control Relay

  • ควบคุมวงจรไฟฟ้าที่ไม่ต้องการกระแสไฟฟ้าสูง

  • ใช้ในระบบควบคุมอัตโนมัติ เช่น ระบบแจ้งเตือนและสัญญาณเตือนภัย

  • เปิด-ปิดหน้าสัมผัสไฟฟ้าด้วยสัญญาณควบคุมที่ส่งมาจากอุปกรณ์อื่น

ข้อดีของ Control Relay

  • ราคาประหยัดและติดตั้งง่าย

  • มีขนาดเล็กและเหมาะสำหรับงานที่ต้องการการควบคุมที่ซับซ้อน

ความแตกต่างระหว่าง Magnetic Contactor และ Control Relay

การใช้งาน

  • Magnetic Contactor: ใช้สำหรับการควบคุมมอเตอร์และอุปกรณ์ไฟฟ้าที่มีกระแสไฟฟ้าสูง

  • Control Relay: ใช้สำหรับควบคุมวงจรไฟฟ้าขนาดเล็กที่ต้องการความซับซ้อน

ความสามารถในการรับกระแสไฟฟ้า

  • Magnetic Contactor: รองรับกระแสไฟฟ้าได้สูงถึงหลายร้อยแอมแปร์

  • Control Relay: รองรับกระแสไฟฟ้าได้ต่ำกว่า โดยปกติไม่เกิน 10 แอมแปร์

การทำงานในวงจรไฟฟ้า

  • Magnetic Contactor: ทำงานโดยตรงกับอุปกรณ์ไฟฟ้าที่ต้องใช้พลังงานมาก

  • Control Relay: ทำหน้าที่สั่งงานหรือส่งสัญญาณให้กับอุปกรณ์อื่นในระบบ

ความซับซ้อนและการออกแบบ

  • Magnetic Contactor: มีการออกแบบที่ทนทานและรองรับการใช้งานหนัก

  • Control Relay: มีการออกแบบที่เล็กกะทัดรัดและสามารถเพิ่มฟังก์ชันควบคุมได้หลากหลาย

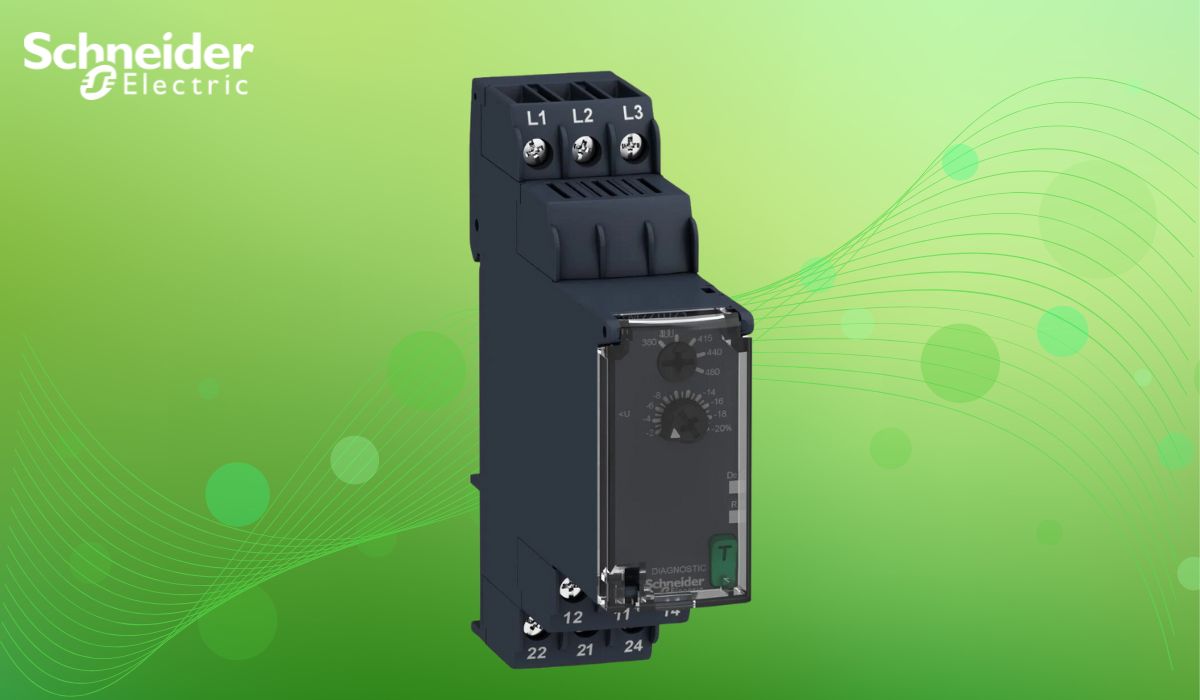

Modular 3 phase undervoltage control relay จาก ชไนเดอร์ อิเล็คทริค

สำหรับงานควบคุมที่ต้องการความแม่นยำสูง Modular 3 Phase Undervoltage Control Relay จาก ชไนเดอร์ อิเล็คทริค เป็นตัวเลือกที่เหมาะสมที่สุด เนื่องจากออกแบบมาเพื่อป้องกันอุปกรณ์ไฟฟ้าจากปัญหาความผันผวนของแรงดันไฟฟ้า

คุณสมบัติเด่น

  • ตรวจจับแรงดันไฟฟ้าที่ลดลงอย่างรวดเร็วและตัดการทำงานโดยอัตโนมัติ

  • รองรับการใช้งานในระบบไฟฟ้าแบบ 3 เฟส

  • มีระบบรีเซ็ตอัตโนมัติและการตั้งค่าที่ปรับเปลี่ยนได้ง่าย

การใช้ Modular 3 Phase Undervoltage Control Relay ช่วยเพิ่มความปลอดภัยและลดความเสียหายที่อาจเกิดขึ้นกับอุปกรณ์ไฟฟ้าในโรงงานและสถานประกอบการ

นอกจากนี้ ที่ชไนเดอร์ อิเล็คทริค (Schneider Electric) ยังมีอุปกรณ์และโซลูชั่นด้านไฟฟ้าและพลังงานอีกมากมาย ไม่ว่าจะเป็น ฟีดเดอร์, soft start, dry type transformers, รีเลย์ตั้งเวลา, โหลดเซ็นเตอร์, servo drive และอื่นๆ อีกมากมาย สามารถเลือกชมผลิตภัณฑ์ได้ที่เว็บ www.se.com หรือ ติดต่อสอบถามข้อมูลเพิ่มเติมกับทางศูนย์บริการลูกค้าสัมพันธ์ ได้เลย
